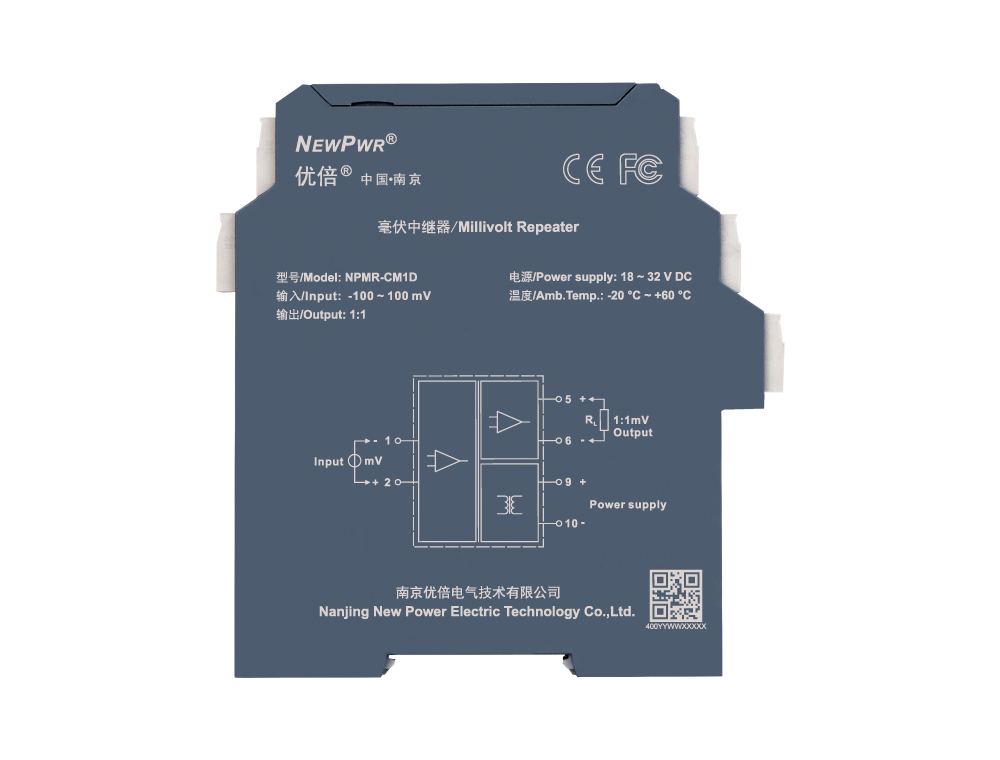

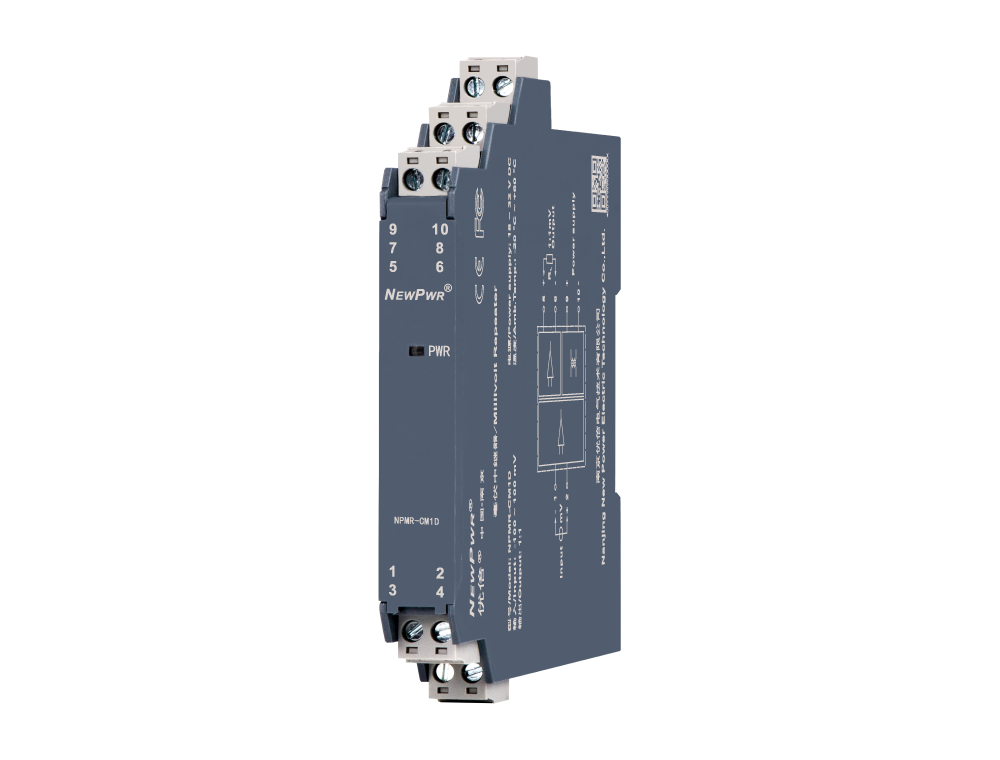

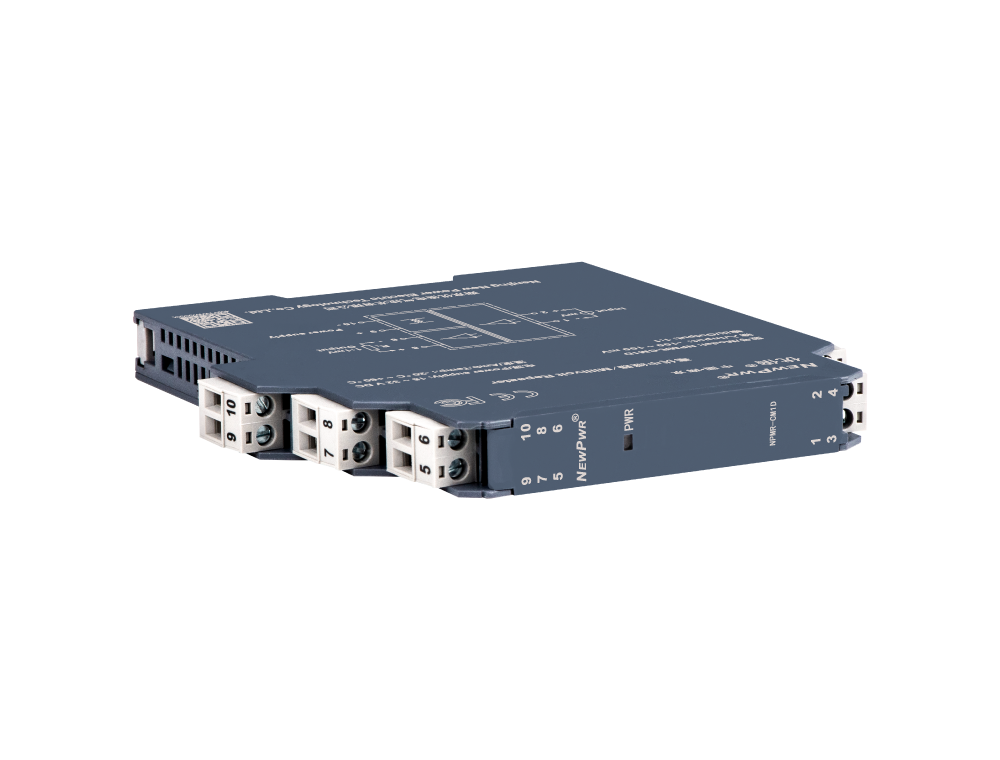

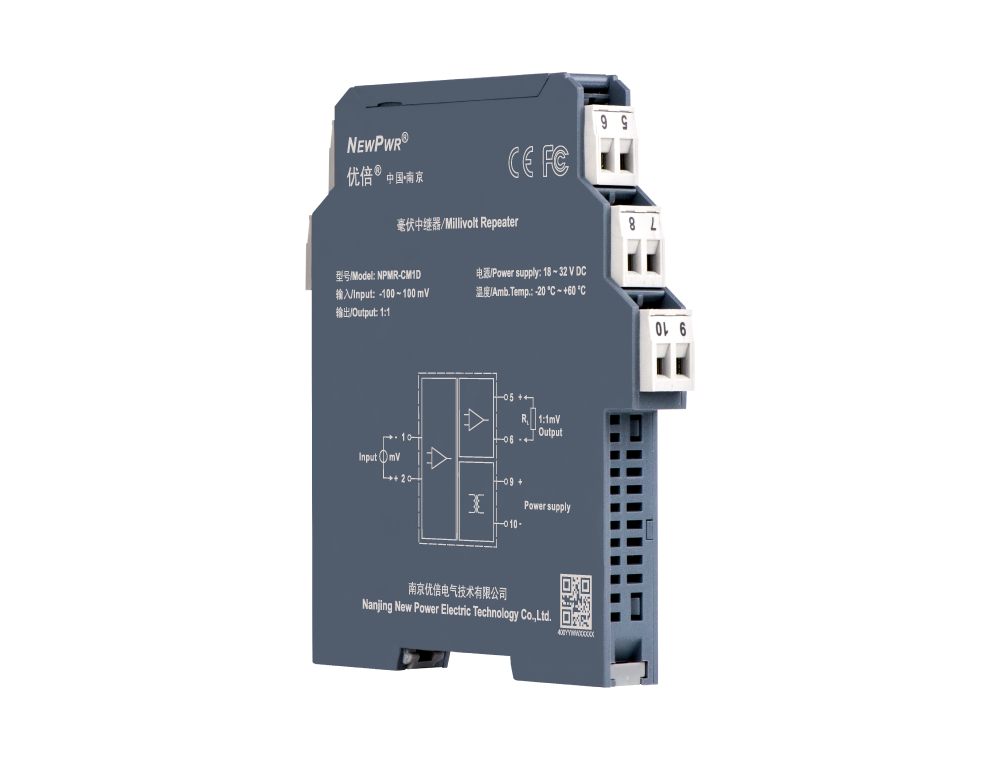

NPMR-CM1D

毫伏中继器  ，将毫伏信号  ，经隔离输出1：1毫伏信号。该产品必要独立供电  ，输入、输出和电源三端隔离。

输入

输出（具体型号见型谱）

通路

供电

分享
NPMR-CM1D

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 32 V DC
输入
输入信号 -100 mV ~ 100 mV
输出
输出信号 1 : 1 mV
允许负载 RL ≥ 20 MΩ
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.05 %F.S.
温度漂移 0.005 %F.S./℃
根基参数
响应功夫 ≤ 2 ms
工作功耗 0.4 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ~ +80 ℃
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
