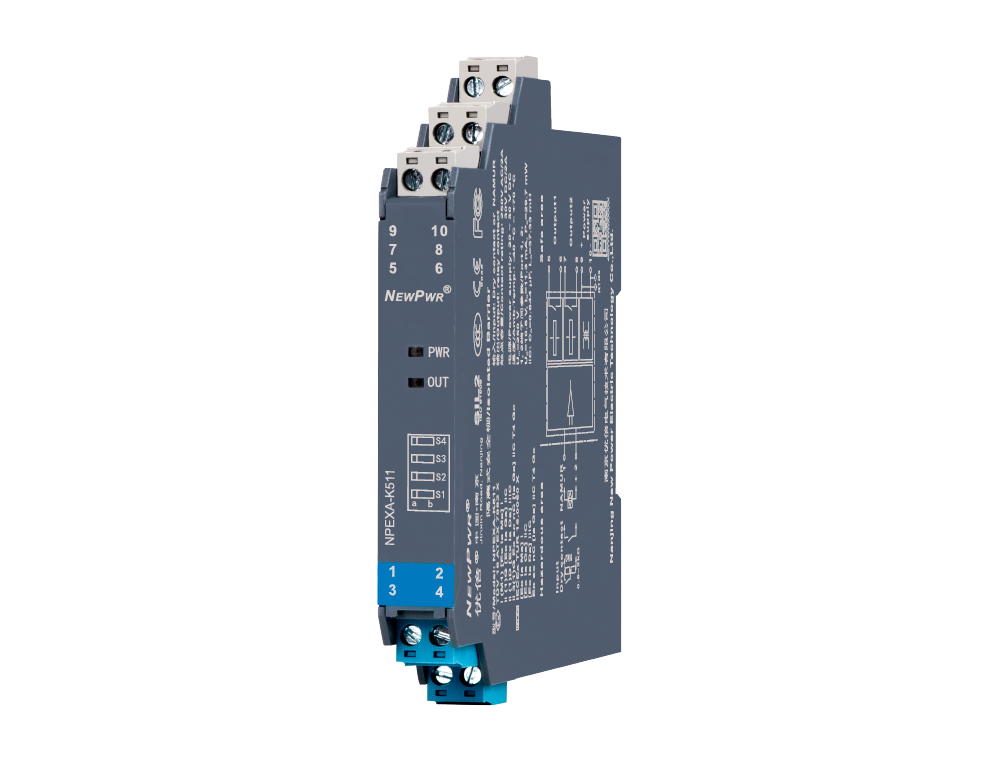

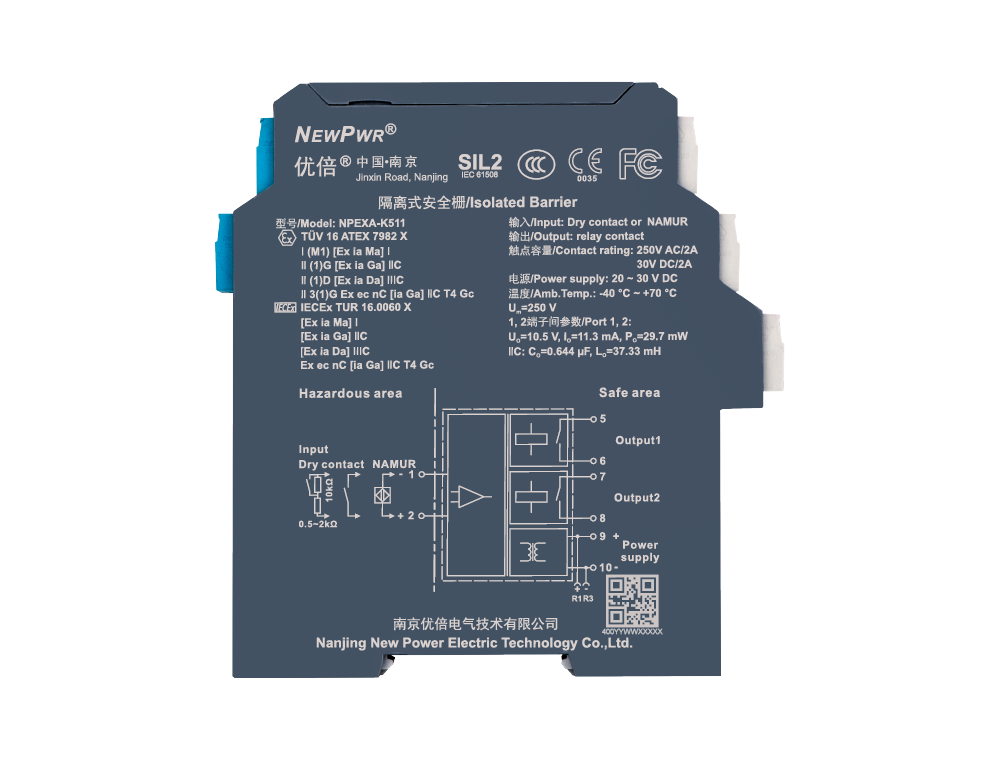

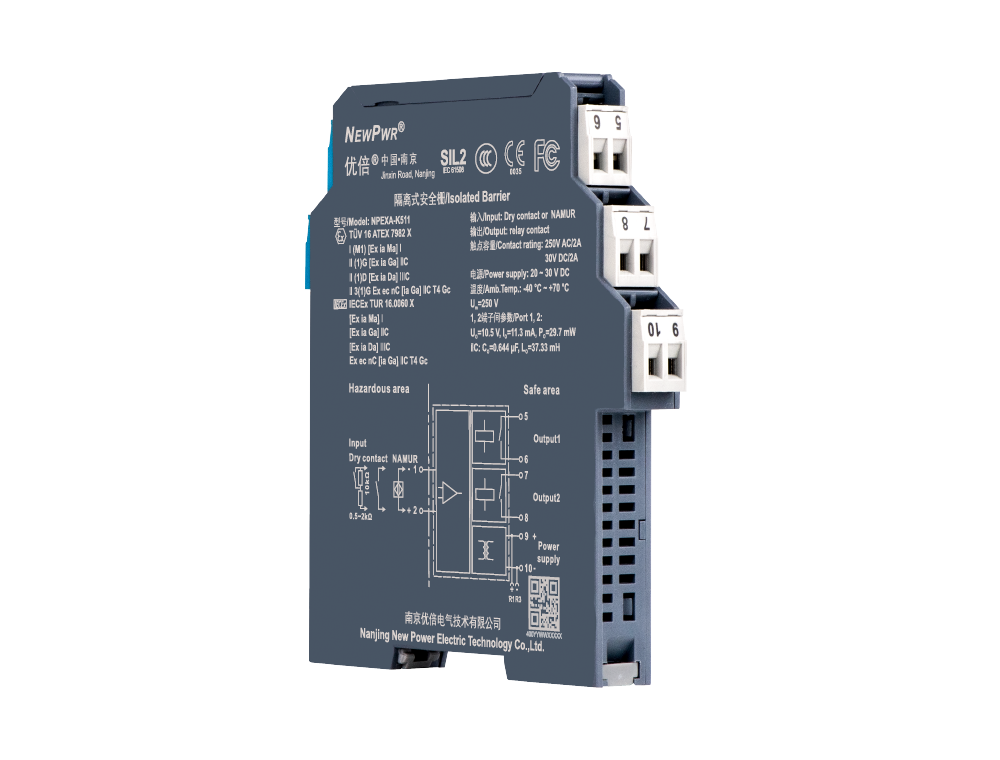

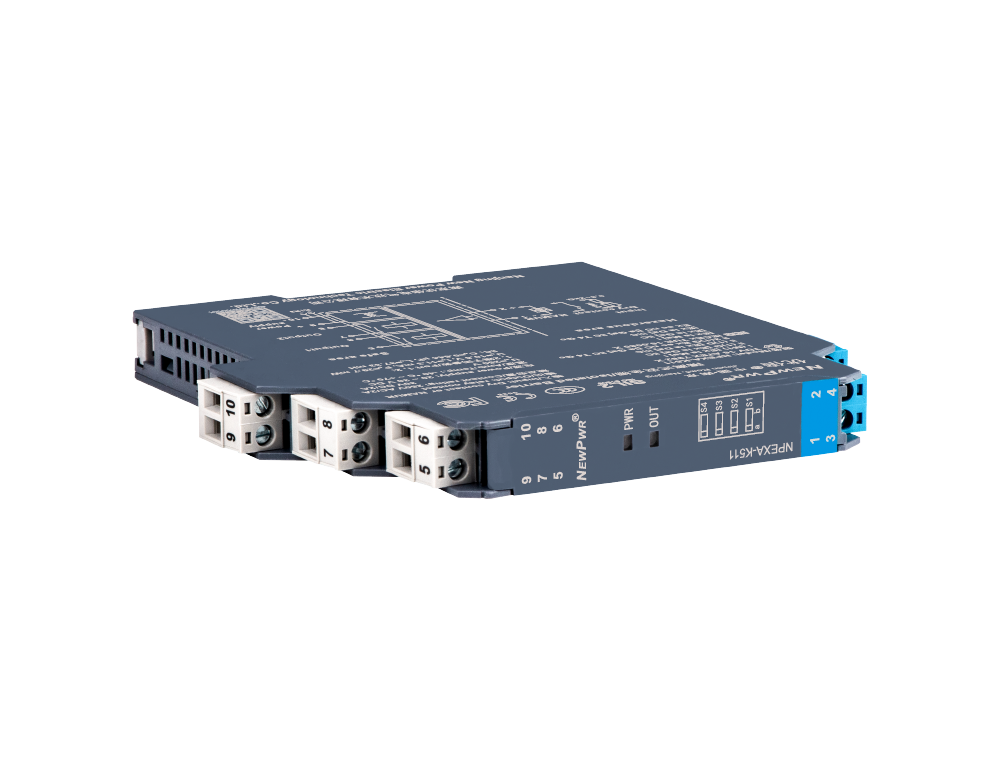

NPEXA-K511
【主题技术】
【装置与拆卸】
装置 拆卸
| 供电电源 | 20 ~ 30 V DC |
| 输入信号 | 干接点或NAMUR靠近开关 |
| 输出信号 | 继电器触点 |
| 允许负载 | 250 V AC/2 A或30 V DC/2 A |
| 开关个性 | 输入电流＞ 2.1 mA，输出继电器关合，通路批示灯黄色长亮；输入电流＜ 1.2 mA，输出继电器断开，通路批示灯黄色熄灭 |
| 开关寿命 | ＞ 10万次 |
| 开关频率 | ＜ 10 Hz |
| 拨码设置 | S1→a：输出和输入同相；S1→b：输出和输入反相；S2→a：启用线路故障监测职能；S2→b：关关线路故障监测职能；S3→a：第二路信号输出；S3→b：故障报警输出 |
| 响应功夫 | ＜ 20 ms |
| 工作功耗 | 1 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 利用场所 | 装置于安全区时，可衔接0区、1区、2区；?、?A、?B、?C、ⅢC；T4 ~ T6危险区的本安设备。装置于2区时，请遵守说明书中的特殊装置要求 |
| 线路故障 | 输入电流≤ 50 μA，判断输入断线，输出继电器断开；输入电流≥ 6.5 mA，判断输入短路，输出继电器断开，通路批示灯红色闪动 |
| 安全状态 | 输出掉电 |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | ATEX, IECEx, SIL, CCC |
| 设备类型 | Type A |
| 硬件故障裕度(HFT) | 0 |
| 操作模式 | 低/高 |
| 安全齐全性等级 | SIL2 |
| λS (1 FIT=10-9/h) | 451.954 FIT |
| λDU (1 FIT=10-9/h) | 5.192 FIT |
| λDD (1 FIT=10-9/h) | 8.511 FIT |
| λTOTAL (1 FIT=10-9/h) | 465.657 FIT |
| SFF | ＞ 60% |
| PFDavg(T1=1Y) | 2.27E-05 |
| PFH | 5.19E-09 1/h |
| 防爆等级 | [Ex ia Ma] Ⅰ、[Ex ia Ga] ⅡC、[Ex ia Da] ⅢC、Ex ec nC [ia Ga] ⅡC T4 Gc |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间) |
| Io | 11.3 mA (1、2端子间) |
| Po | 29.7 mW (1、2端子间) |
| Co (?C) | 0.644 μF (1、2端子间) |
| Lo (?C) | 37.33 mH (1、2端子间) |
