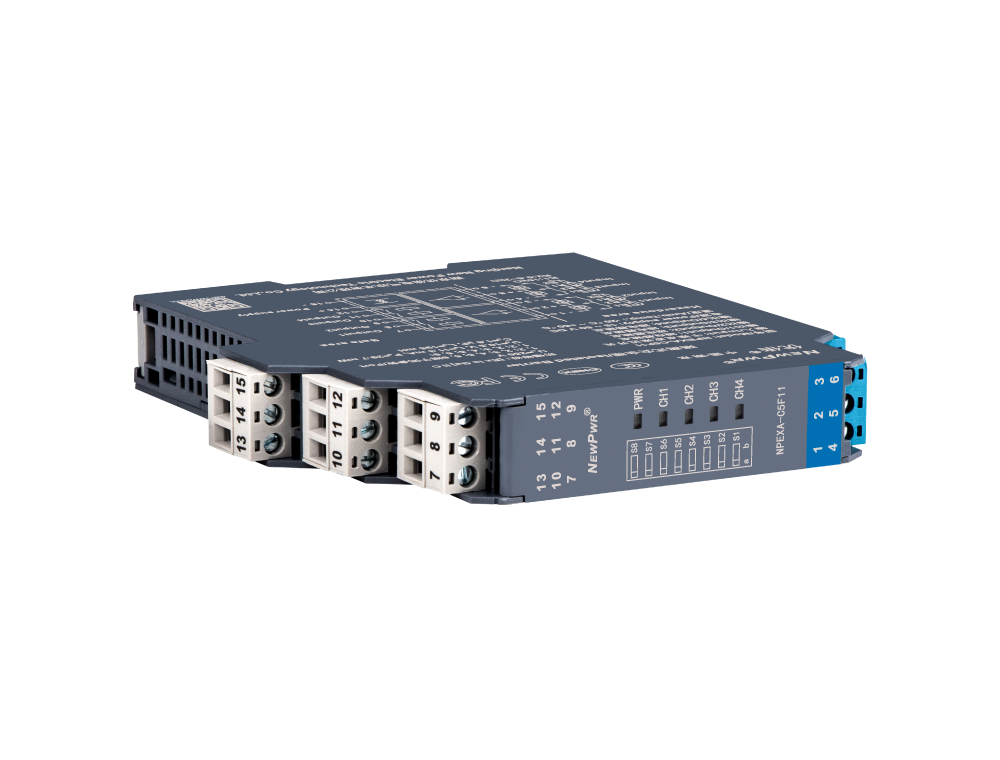

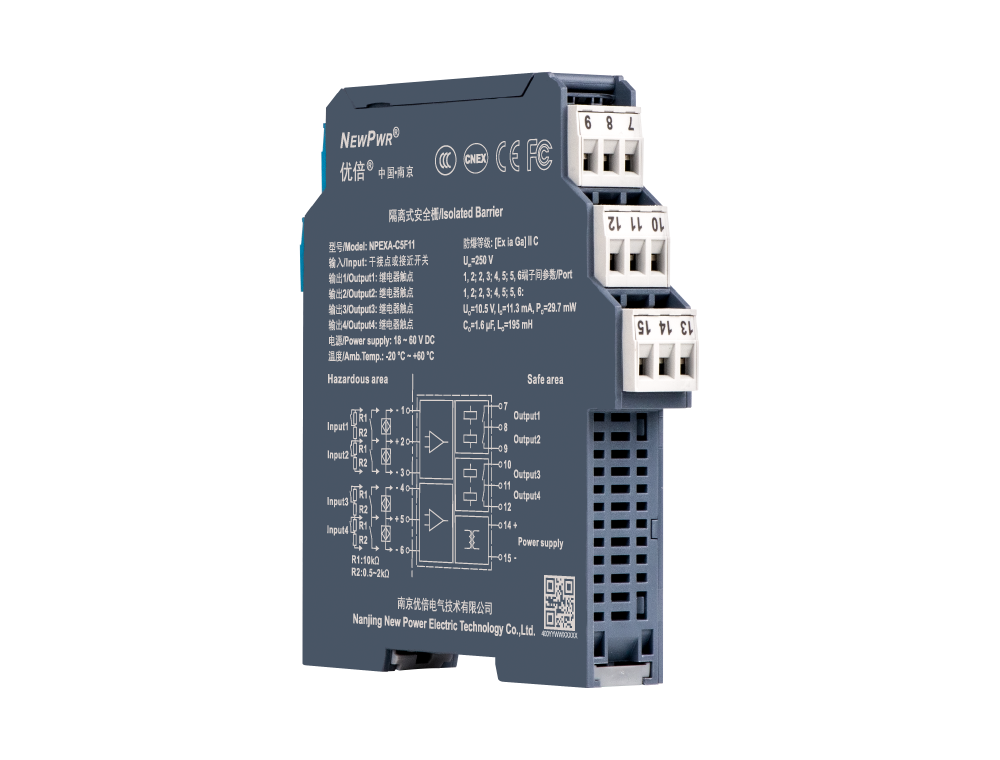

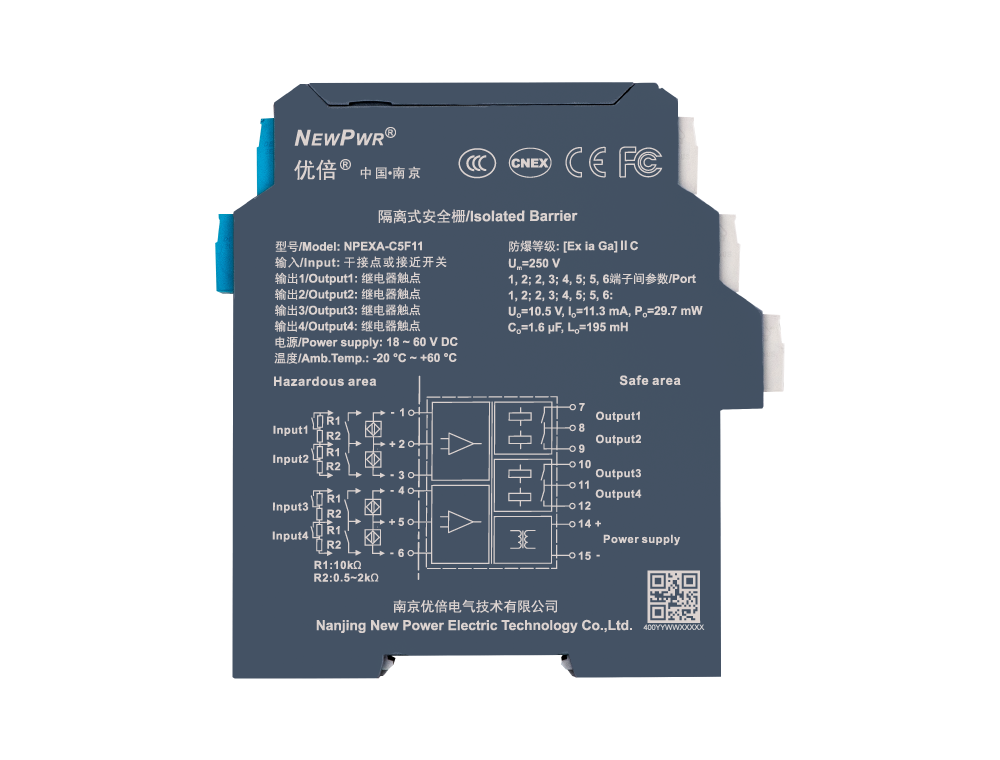

NPEXA-C5F11

开关量输入，继电器输出安全栅，将危险区的干接点或NAMUR型靠近开关信号，经隔离输出继电器触点到安全区。订货需注明四通路的输出和输入同相或反相（默认同相）。该产品必要独立供电，输入、输出和电源三端隔离。
胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量

输入

输出

通路

供电

LFD

分享
NPEXA-C5F11

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 干接点或NAMUR靠近开关
输出
输出信号 继电器触点
允许负载 125 V AC/0.5 A或24 V DC/1 A
根基参数
开关寿命 ＞ 10万次
开关频率 ＜ 10 Hz
响应功夫 ＜ 20 ms
工作功耗 2.0 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧) ；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区 ；ⅡA、ⅡB、ⅡC、ⅢC ；T4 ~ T6危险区的本安设备
状态描述
线路故障 输入电流≤ 50 μA，判断输入断线，输出继电器断开 ；输入电流≥ 6 mA，判断输入短路，输出继电器断开，通路批示灯红色闪动
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm
认证信息
产品认证 CNEX, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 10.5 V (1、2端子间 ；2、3端子间 ；4、5端子间 ；5、6端子间)
Io 11.3 mA (1、2端子间 ；2、3端子间 ；4、5端子间 ；5、6端子间)
Po 29.7 mW (1、2端子间 ；2、3端子间 ；4、5端子间 ；5、6端子间)
Co 1.6 μF (1、2端子间 ；2、3端子间 ；4、5端子间 ；5、6端子间)
Lo 195 mH (1、2端子间 ；2、3端子间 ；4、5端子间 ；5、6端子间)
