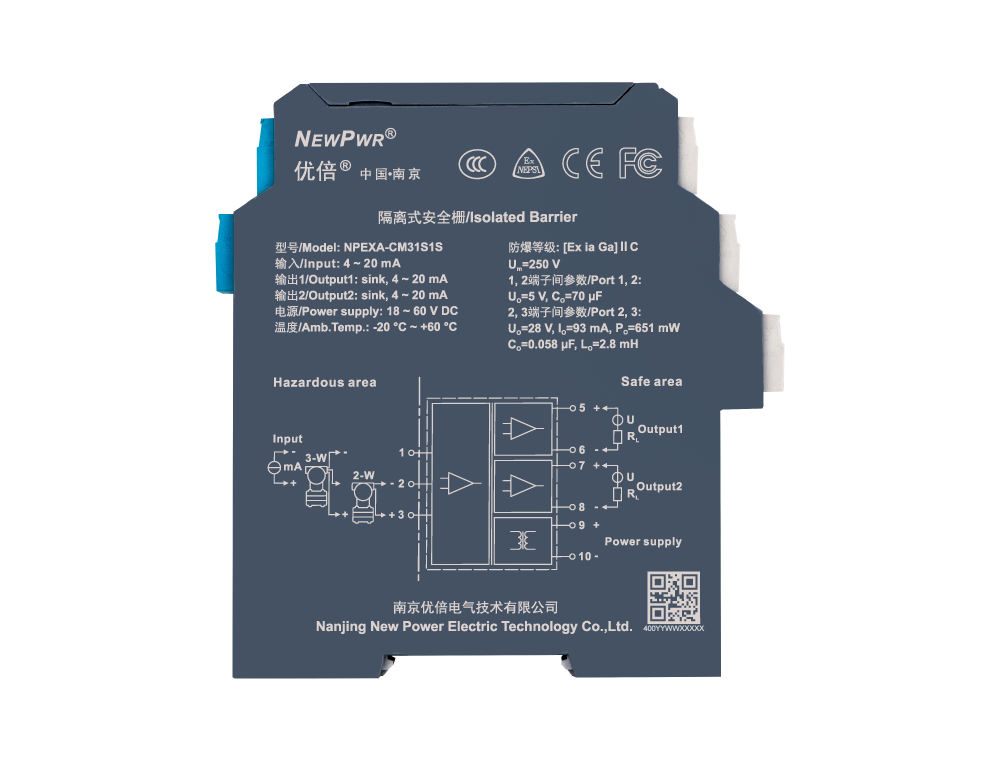

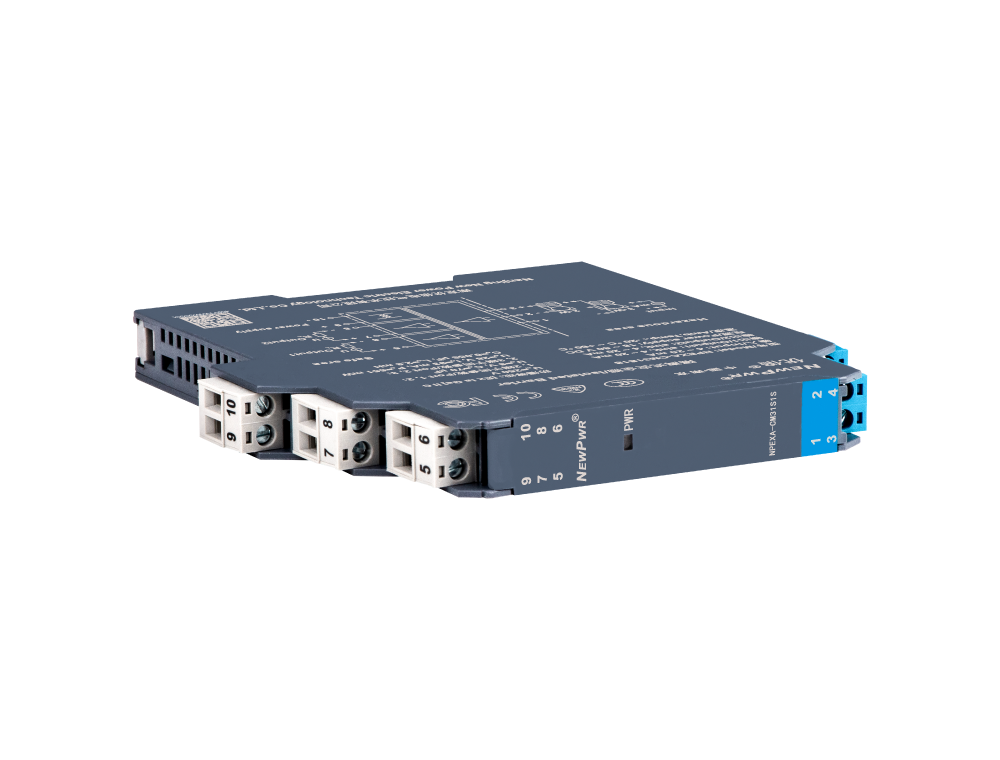

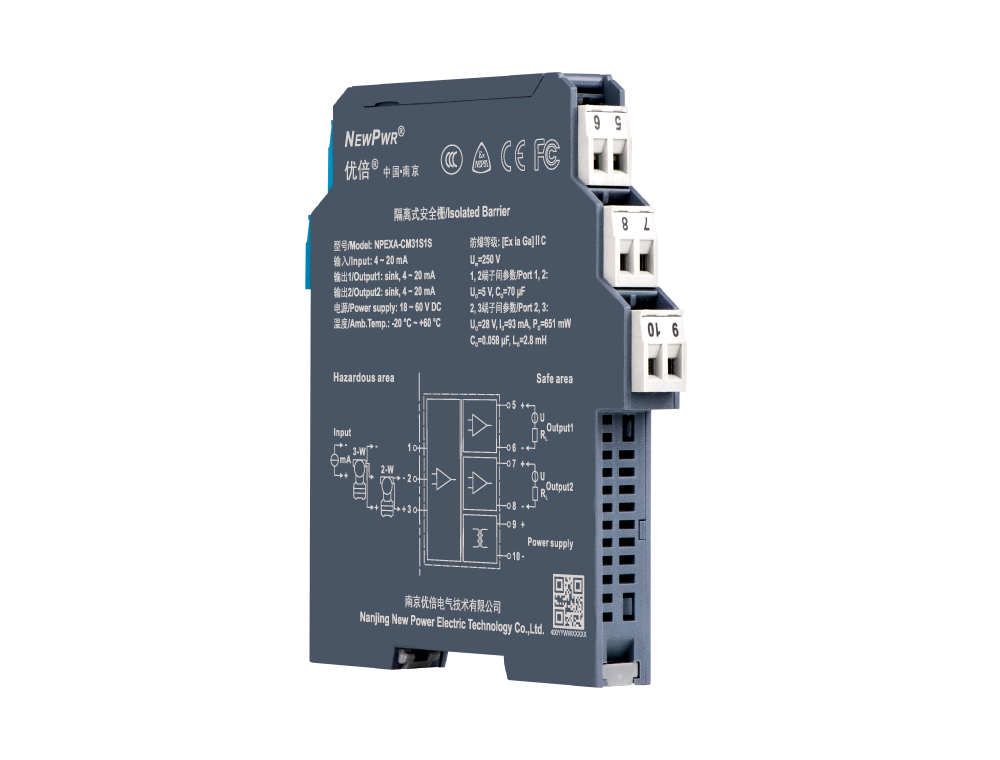

NPEXA-CM31S1S

电流检测端安全栅，将危险区的2线造、3线造变送器或电流源信号，经隔离传送无源的4~20mA电流信号到安全区，同时支持HART数字信号双向传输 。该产品必要独立供电，输入、输出和电源三端隔离 。
胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量

输入

输出（具体型号见型谱）

通路

供电

HART

分享
NPEXA-CM31S1S

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 4 ~ 20 mA，HART数字信号
输入阻抗 约75 Ω
配电电压 开路电压≤ 26 V，20 mA时输出电压≥ 16 V
输出
输出信号 无源4 ~ 20 mA，HART数字信号
允许负载 RL ＜ [(U-3)/0.02] Ω；U为回路供电电压
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 2 ms
工作功耗 1.0 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 5 V (1、2端子间)；28 V (2、3端子间)
Io 93 mA (2、3端子间)
Po 651 mW (2、3端子间)
Co 70 μF (1、2端子间)；0.058 μF (2、3端子间)
Lo 2.8 mH (2、3端子间)
