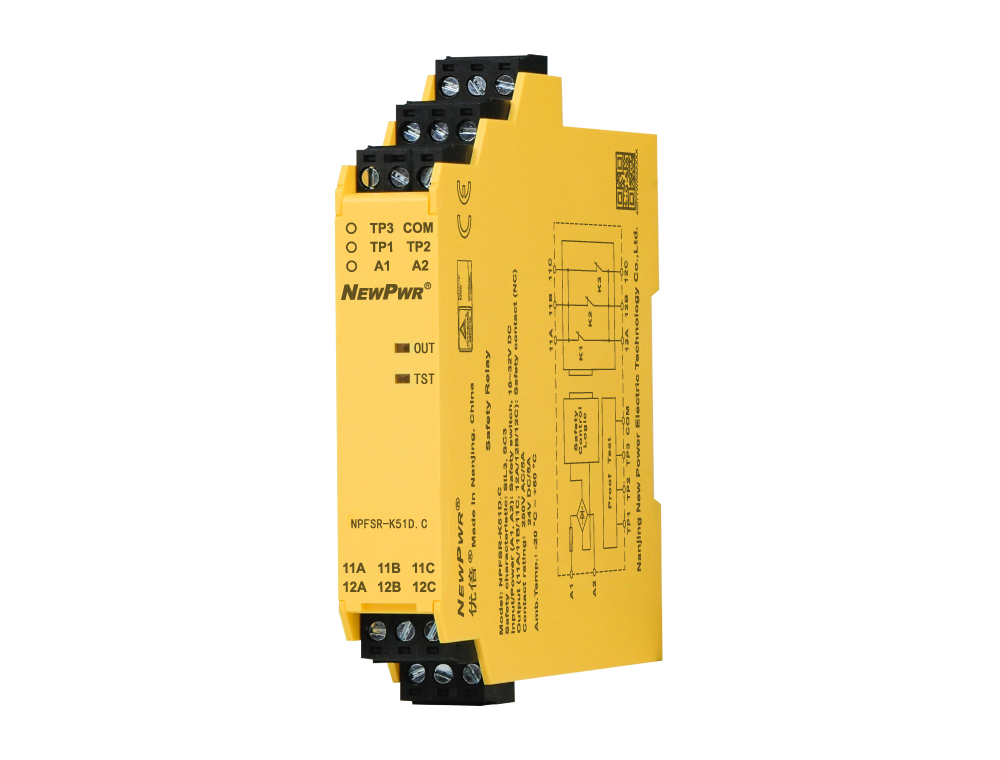

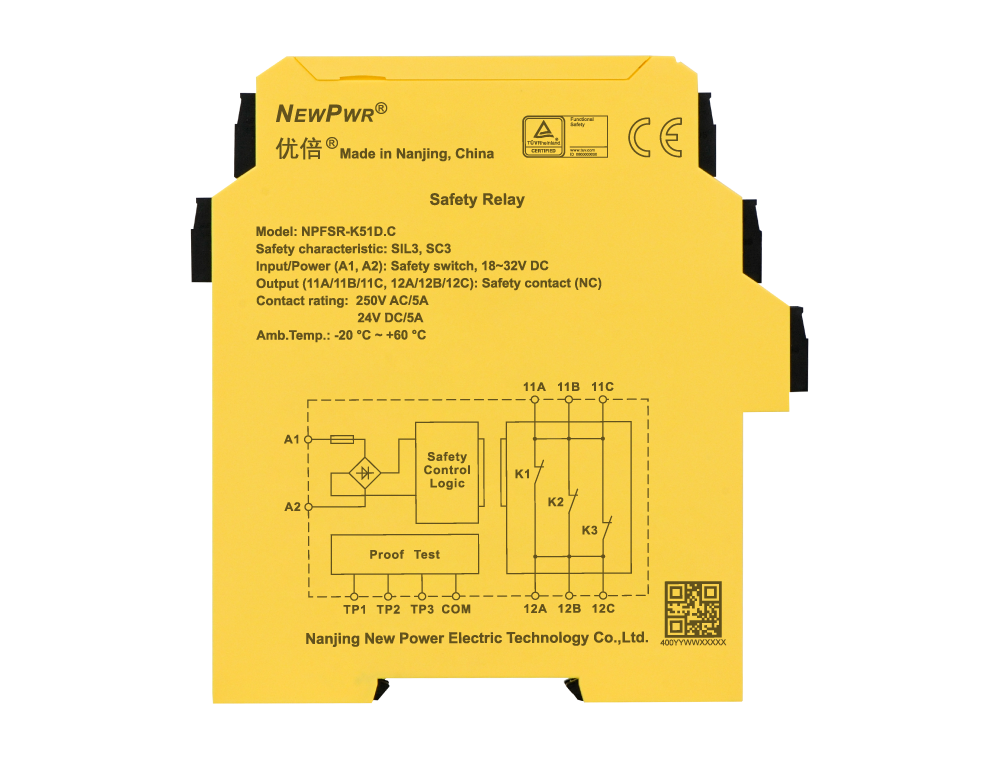

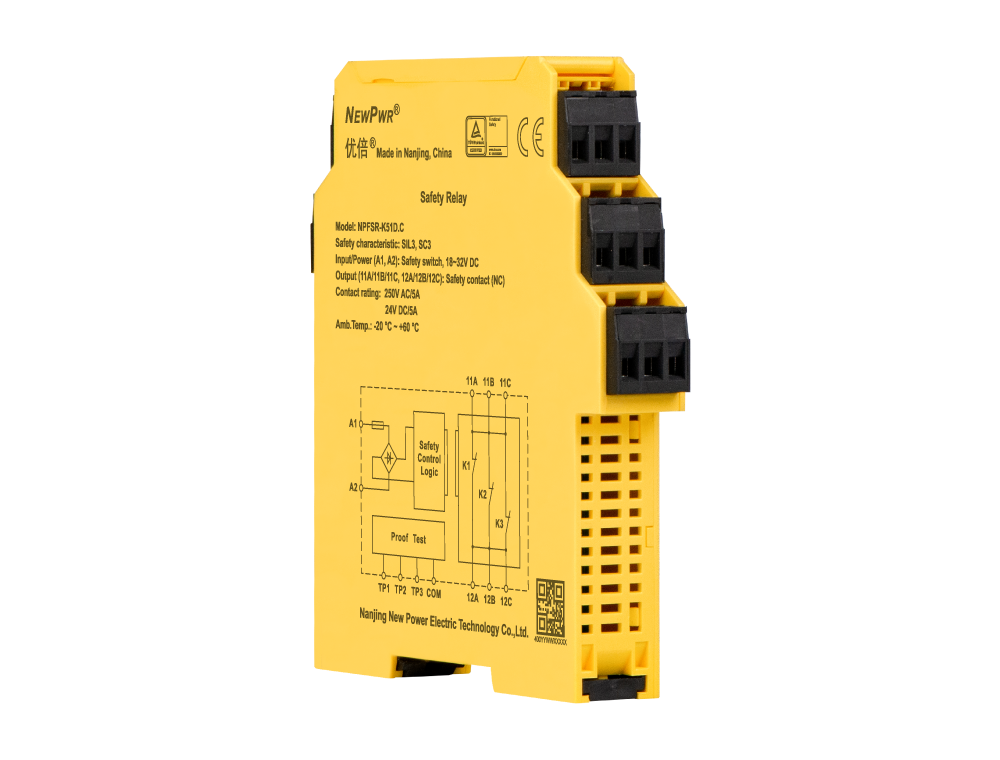

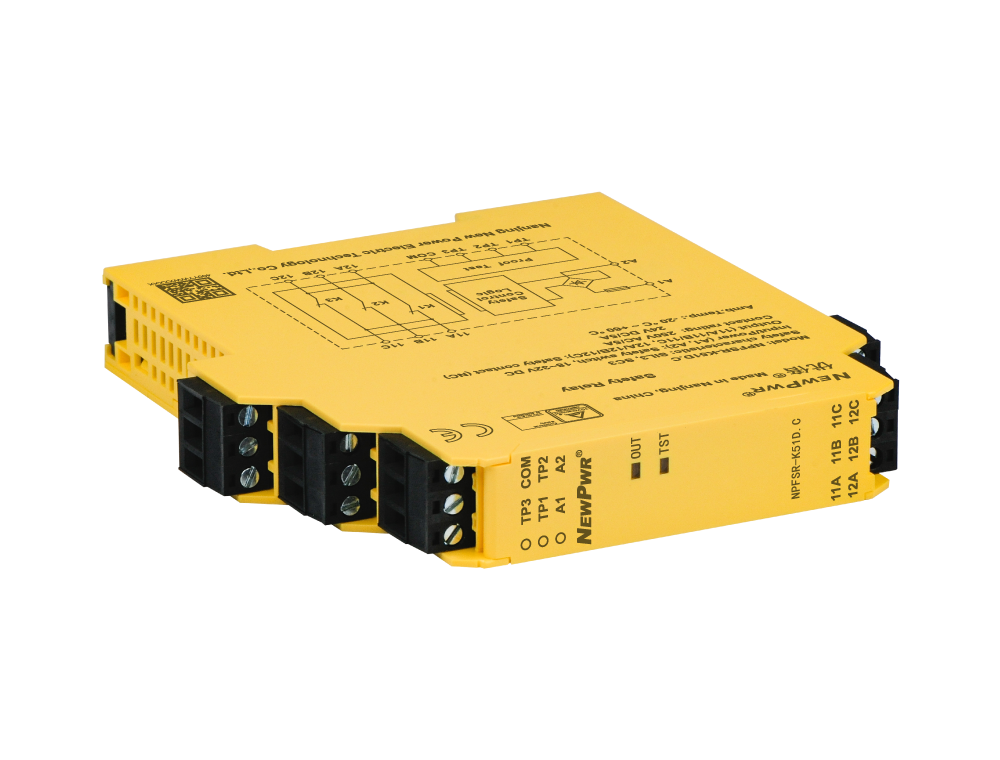

NPFSR-K51D.C

NPFSR-K51D.C 为一路常关输出安全继电器，接管DO 信号，实现靠得住的隔离节造，现场侧最高支持250V AC 负载电路？捎糜谇泻螴EC 61508 尺度的SIL3、SC3 的安全有关利用，常用于SIS 中的ESD 利用。重要特点：支持系统回路检测职能；支持系统回路检测职能；利用Fail-safe技术；输出继电器三沉冗余。
胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量

输入设备

输出触点数量

供电

复位方式

分享
NPFSR-K51D.C

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电类型 回路供电
额定电压 18~ 32V DC(典型值24V)
输入
输入电流 ≤ 45mA/24V DC
测试脉冲宽度 ≤ 4ms
导线电阻 ≤ 15Ω
输入设备 安全开关、DO信号
输出
触点数量 1NC
触点资料 AgSnO2+Au plating
触点容量 5A/250V AC, 5A/24V DC
根基参数
吸应功夫 ≤ 50ms
开释功夫 ≤ 50ms
开关频率 ≤ 10Hz
整机功耗 ≤ 1.4W/24V DC
EMC个性
电磁兼容 切合IEC 61298-3, IEC/EN 61000-6-2, IEC 61326-3-1
额定绝缘电压 250V AC
额定冲击耐受电压 6000V(1.2/50us)
绝缘强度 1500V AC, 1 min
电气间隙和爬电距离 切合IEC 60664-1
工作环境
振动 10Hz ~ 150Hz, 0.75mm
过压等级 III
传染等级 2
防护等级 IP20
工作温度 -20°C ~ +60°C
贮存温度 -40°C ~ +80°C
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 SIL, CE
检验测试距离 15年，切合IEC 61508
均匀诊断覆盖率 60%，切合IEC 61508
安全齐全性等级 SIL2，切合IEC 61508
硬件故障裕度 0，切合IEC 61508
安全失效分数 ≥ 90%，切合IEC 61508
要求时危险失效概率 8.46E-5/PTI=15年，切合IEC 61508
每幼时危险失效概率 1.205E-8 1/h，切合IEC 61508
