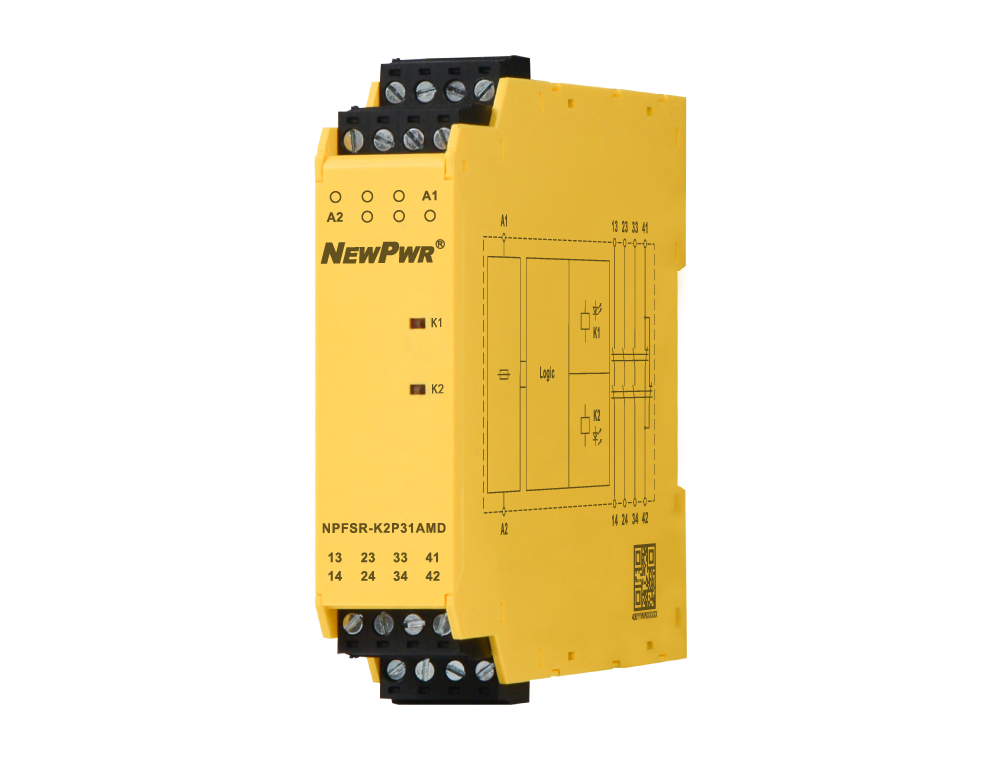

NPFSR-K2P31AMD

K系列DO输入安全继电器，选取切合EN 50205尺度的机械联锁触点，实现多组安全输出，高通断容量和方便靠得住的诊断职能  ？捎糜谇泻螴EC 61508尺度的SIL3，SC3的安全有关利用，常用于SIS中的ESD利用  。重要特点：1oo2结构；输出为失电安全型；支持系统回路检测职能；内置测试脉冲滤波职能；在每一个接通-关关周期内，安全继电器能够自动检测出是否正确地开启和关合  。
胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量 胜天国际官网 - 相信品牌的力量

输入设备

输出触点数量

供电

复位方式

分享
NPFSR-K2P31AMD

【主题技术】


【装置与拆卸】






装置                                                                      拆卸



【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电类型 回路供电
额定电压 20 ~ 32V DC(典型值24V)
输入
输入电流 ≤ 90mA
测试脉冲宽度 ≤ 3ms
导线电阻 ≤ 15Ω
输入设备 安全开关、DO信号
输出
触点数量 3NO+1NC
触点类型 强造导向型
触点资料 AgSnO2+0.2μmAu
触点容量 AC-15: 5A/230V, DC-13: 5A/24V
触点熔丝； 10A gL/gG(NO), 6A gL/gG(NC)
根基参数
吸应功夫 ≤ 200ms
开释功夫 ≤ 50ms
开关频率 ≤ 4Hz
整机功耗 ≤ 2.2W/24V DC
EMC个性
电磁兼容 切合IEC 60947, IEC 61326-3-1,IEC 61000-6-2, IEC 61000-6-4
额定绝缘电压 250V AC
额定冲击耐受电压 6000V(1.2/50us)
绝缘强度 1500V AC, 1 min
电气间隙和爬电距离 切合IEC 60947-1
工作环境
振动 10Hz ~ 55Hz, 0.35mm
过压等级 III
传染等级 2
防护等级 IP20
工作温度 -20°C ~ +60°C
贮存温度 -40 ℃ ~ +80 ℃
机械个性
衔接方式 螺钉衔接
规格尺寸 宽23 mm×高100 mm×深115mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 SIL, CE
机能等级 PLe，切合ISO 13849
安全类别 Cat.4，切合ISO 13849
工作功夫 20年，切合ISO 13849
均匀诊断覆盖率 99%，切合ISO 13849
均匀危险失效功夫 164年，切合ISO 13849
共因失效 68，切合ISO 13849
安全齐全性等级 SIL3，切合IEC 61508
申明安全齐全性等级 SIL CL3，切合IEC 62061
硬件故障裕度 1，切合IEC 62061
安全失效分数 ≥ 99%，切合IEC 62061
要求时危险失效概率 1.29E-5/PTI=20年，切合IEC 61508
每幼时危险失效概率 1.49E-10 1/h，切合IEC 62061
终场类别 0，切合IEC 60204
